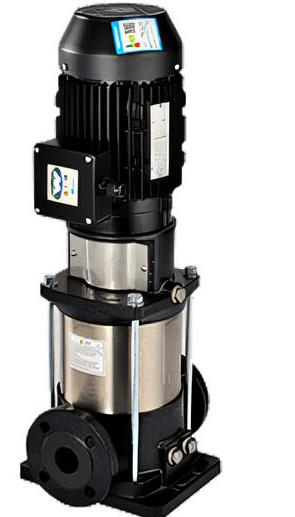

日本荏原EBARA立式不銹鋼多級離心泵EVMS的應用案例

電機通電運轉后，主軸帶動內部多級葉輪同步高速旋轉，液體從泵下端進水口進入首級葉輪中心。葉輪葉片高速旋轉時

在離心力作用下，介質由葉輪中心向葉輪外緣甩出，液體流速與壓力同步升高；

甩出的高壓液體流入葉輪外側導葉腔體，導葉約束流體流向、把動能轉化為靜壓能，完成第一級升壓。

經過一級增壓后的介質順著泵筒內部流道，平穩送入上一級葉輪入口，重復離心加速、導葉擴壓的過程，憑借多組葉輪層層疊加

壓力逐級累積提升，最終匯集至泵體上端出水口，形成高壓出水。整套多級腔體串聯排布，葉輪數量越多，整機額定揚程越高。

泵軸與泵體銜接位置配置集成式機械密封，阻隔高壓介質順著轉軸向外滲漏；泵體頂部預留排氣螺堵，開機前打開可排空泵腔內部積氣，避免氣縛空轉。

進水口持續補入常壓液體，葉輪連續循環做功，形成連續穩定的輸送水流。

配套變頻工況下，依靠改變電機轉速調節葉輪線速度，以此調整出水流量與壓力；

常溫清水依靠 EPDM 密封，高溫或弱腐蝕介質更換氟橡膠密封，保障腔體密閉。整機進出水口同軸直通布局，介質直線貫通泵體，減少管路渦流損耗，提升輸送效率。
