日本荏原EBARA工業 / API 石化泵的工作原理
設備由驅動電機提供動力，通過聯軸器帶動泵軸與內置葉輪做高速旋轉運動。
泵體內的介質在葉輪葉片的推動下一同旋轉，受離心力作用向葉輪外緣高速甩出，在此過程中介質流速大幅提升，動能顯著增加。
當高速流動的介質進入泵體蝸室結構后，流通截面逐步變大，介質流速隨之降低，原本的動能有序轉化為壓力能，使介質壓力持續升高，最終依靠形成的壓差向外輸送。
與此同時，葉輪中心區域因介質向外流動形成負壓區，在外界大氣壓與系統液位壓力作用下，新的介質會源源不斷從泵進口被吸入泵腔，形成連續不斷的吸入、加壓、排出循環，實現工藝介質持續輸送。
介質首先從泵體側向的進口法蘭進入泵腔，平穩匯集至葉輪中心入口位置。
進入葉輪流道后，隨葉片高速旋轉并向葉輪外周擴散，完成第一次加速。隨后介質整體進入泵體蝸殼流道，蝸殼沿著圓周方向逐步擴大的腔體結構，持續降低流速、提升介質壓力。
壓力達標后的介質，經由泵體頂部出口法蘭向外輸送至工藝管路。
作為直接對介質做功的核心部件，全系采用閉式葉輪結構，葉片經過流體仿真優化，流道順暢、水力損失小。
葉輪隨泵軸同步旋轉，依靠葉片推力與離心力完成介質加速。
葉輪盤面開設平衡孔，運轉時可貫通葉輪前后腔壓力，抵消大部分軸向推力，避免轉子部件向進口端竄動，保證軸系運轉平穩，這也是高壓石化泵穩定運行的關鍵設計。

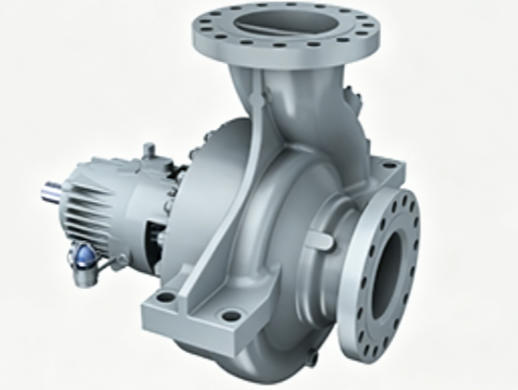

泵體為重型徑向剖分殼體，具備高強度承壓能力，可承受石化系統高壓沖擊。
泵體采用中心線支撐結構，泵的中心軸線與設備支撐底座處于同一水平面。
當介質溫度達到數百攝氏度時，泵體各部位受熱均勻、熱膨脹量一致，不會出現殼體扭曲、轉子卡滯、管路應力異常等問題，專門適配高溫?zé)嵊汀⒏邷毓に嚱橘|(zhì)工況。
同時徑向剖分結構配合后拉式設計，檢修抽出轉子部件時無需拆卸進出口管路，不影響現場管路布局。
泵軸連接葉輪、聯軸器，傳遞電機扭矩，整體采用高強度耐蝕合金材質，剛性強、抗彎曲變形。
兩端配置高精度重載軸承，用來支撐整根轉子部件，承受運轉過程中的徑向力與殘余軸向力。
軸承采用稀油潤滑或油霧潤滑方式，運轉過程中潤滑油在軸承摩擦面形成油膜，降低摩擦損耗、帶走運轉產生的熱量，延長軸承使用壽命，滿足石化裝置常年不間斷運行要求。
軸封安裝在泵軸穿出泵體的位置，嚴格按照 API 682 標準設計，主要作用是密封泵軸與泵體之間的間隙。
泵腔內部為高壓介質，軸封可有效阻止介質沿著軸隙向外泄漏，針對易燃、有毒、強腐蝕石化介質，可搭配單端面、雙端面機械密封，并配套對應的密封沖洗方案，利用清潔介質對密封摩擦副進行沖洗、冷卻、潤滑，防止密封件高溫老化、介質結晶或腐蝕損壞，從根源規避泄漏風險。
泵與電機之間采用加長型聯軸器，一方面平穩傳遞電機扭矩，同時吸收運轉過程中的微小振動，避免振動在電機與泵體之間相互傳遞；
另一方面加長段結構讓泵轉子部件檢修空間充足，拆裝轉子時無需移動電機，大幅簡化維護流程。
葉輪入口流道經過水力優化設計，流線平滑、入口阻力小，有效降低泵入口汽蝕余量要求。
在液位偏低、吸入壓力不足的石化裝置工況下，可避免介質因壓力過低產生汽化、形成氣蝕，防止葉輪、泵體被氣泡沖擊損壞。
標準配置恒位油杯，可自動維持軸承箱內部油位在標準區間，運行過程中潤滑油持續潤滑軸承摩擦副，同時循環帶走軸承運轉產生的熱量。
針對高溫、重載機型，可選裝強制供油潤滑系統，依靠油泵循環供油，進一步提升散熱與潤滑效果。
設備可選配溫度、振動在線監測元件，實時采集軸承溫度、整機振動數據。
一旦出現軸承過熱、轉子失衡、部件異常磨損等問題，監測系統會及時發出預警，實現預判性維護，避免突發停機。
